ADI晶圓AD7924
發布時間:2022-04-28 17:04:06 瀏覽:766
ADI晶片AD7924/AD7914/AD7904分別為12位、10位和8位高速、功耗低、4通道逐次靠近ADC。它們由2.7V到5.25V的單一化電源供電系統,最大運輸量為1MSPs。這些設備具備內置低噪音寬帶采樣/保持放大器,可解決8MHz以上的輸入頻率。ADI晶片AD7924的切換過程和數據采集過程由CS和串行時鐘信號控制,這為設備與微處理器或DSP之間的輕松接口創建了條件。在CS的下降沿對輸入信號進行采樣,同時在此逐漸切換。AD7924沒有流水線延遲。
ADI晶片AD7924/AD7914/AD7904選用先進的設計工藝,以最高的運輸量實現超低的功耗。在最高運輸量下,使用3V電源時,AD7924/AD7914/AD7904的最大功耗為2mA;當使用5V電源時,最大功耗為2.7mA。

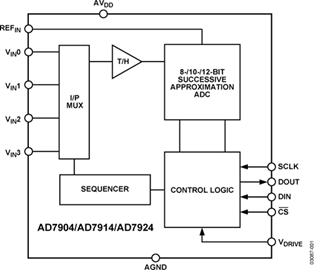

通過配備控制存儲器,ADI晶片AD7924的模擬輸入范圍可以是0V到REFIN或0V到2×REFIN之間的選擇,可以選用直接二進制類型或二進制補碼輸出編碼。AD7924/AD7914/AD7904有四個帶通道定序器的單端模擬輸入,通道切換順序可通過預編程選擇。
ADI晶片AD7924/AD7914/AD7904的切換時間取決于SCLK頻率,該頻率也作為切換控制的主時鐘。
優勢和特性
高吞吐速率:1MSPS
額定電壓(VDD):
2.7V至5.25V
功耗低:
6mW(最大值,1MSPS,電源電壓3V)
13.5mW(最大值,1MSPS,電源電壓5V)
ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI Wafer Products請點擊:/brand/68.html
