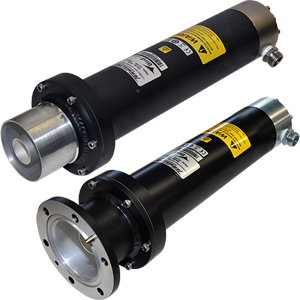

Bird射頻水冷射頻終端30 kW

發布時間：2022-07-12 17:01:50     瀏覽：1049

Bird射頻8750系列射頻負載設計為緊湊型、低VSWR和無輻射終端，主要用于高功率發射裝置/傳輸線系統。Bird射頻8750系列射頻負載幾乎不形成環境熱能，使組裝空間較小且方便，在任意區域。射頻功率在中空電阻膜負載電阻器中轉化為熱能，并直接被流經它的水吸收。

特征

當熱能需要有效地從該區域轉移時，適用于長時間射頻消散的寬帶水冷負載；

體型小，方便攜帶，可在任意區域使用，并可組裝在任意有飲用水源的地區；

3-1/8"EIA法蘭和無法蘭連接器準許端接高至900MHz的全20kW；

需要高至每分鐘9加侖（34.2升）的流量；

Bird 射頻為全球客戶提供快捷簡便的RF測試工具，廣泛應用于通信、醫療、軍用和半導體測試市場。深圳市立維創展科技有限公司，授權銷售Bird產品，歡迎咨詢。

詳情了解Bird射頻請點擊：/brand/73.html


型號選擇

模型

連接器

8755

3-1/8" EIA，法蘭

8756

3-1/8" EIA，無法蘭（齊平）





產品規格：

編號

8750 系列

項目名

30 kW，水冷終端

額定功率

30 千瓦連續

頻率范圍和駐波比

最大 1.1 1 kHz - 900 MHz（直流用于連續性檢查）

冷卻液

飲用水

水溫范圍

+5 至 +60°C

水流量

7 加侖/分鐘 @ 5 °C 至 9 gpm @ 60 °C
（26.6 升/分鐘 @ 5 °C 至 34.2 lpm @ 60 °C）

水線

1/2" FPT 或 3/4" 軟管

連接器

見模型矩陣

輸入法蘭直徑

5-3/16" 直徑（132 毫米）

方面

19-1/2" 長 x 3-1/2" 直徑。
495 x 90 毫米

重量

15 磅13 盎司 (7.2 公斤)


推薦資訊

  • QMC-CRYOTEE-0.0515SMA低溫偏置T型接頭Quantum Microwave

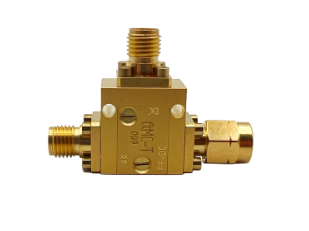

    QMC-CRYOTEE-0.0515SMA低溫偏置T型接頭Quantum Microwave 2025-04-07 09:09:52
