ADI晶圓ADT7517
發布時間:2022-11-01 16:50:15 瀏覽:826

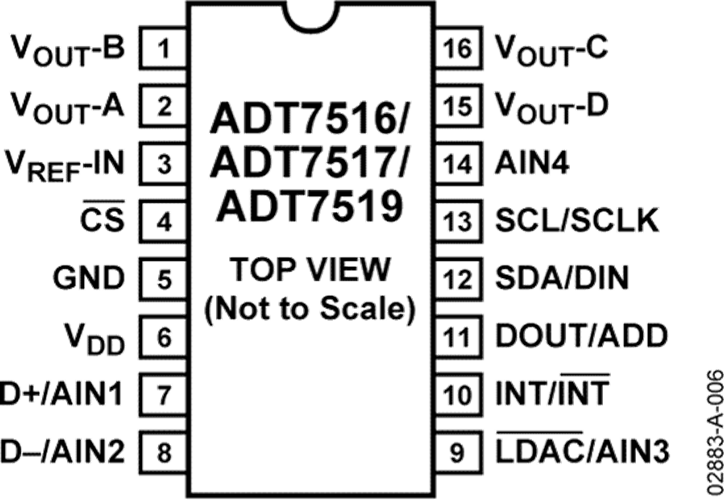

ADT7516/ADT7517/ADT7519集成了一個10位溫度數字轉換器,一個10位4通道ADC和一個4通道12/10/8位DAC在一個16針QSOP包中。ADT7517還有一個內置的帶隙溫度傳感器和一個10位ADC,適用于溫度監測和0.25°C分辨率的數字化。
ADT7516/ADT7517/ADT7519選用2.7V ~ 5.5V單路電源。ADC通道的輸入電壓范圍為0v ~ 2.28 V,輸入帶寬為DC。ADC通道的參考電壓在內部獲得。DAC的輸出電壓范圍從0v到VDD,典型的設置時間為7μs。
ADT7516/ADT7517/ADT7519提供兩種串行接口選項:與SPI?、QSPI?和MICROWIRE?接口標準兼容的4線串行接口,以及雙線SMBus/I2C接口。ADT7517具有待機模式,能夠通過串口進行控制。
四個dac的參考電壓能夠在內部獲得,能夠從單個參考電壓管腳獲得。所有dac的輸出能夠使用軟件LDAC功能或外部LDAC管腳同步更新。ADT7517有一個內置的開機復位電路,以確保DAC輸出被供電到0v,并保持在那里,直到一個有效的寫操作被執行。
具有寬電源電壓范圍,低電源電流,和SPI-/ i2兼容接口,ADT7517是各種應用的理想選擇,包括個人電腦,辦公設備和家用電器。
優勢和特征
ADT7517:4個10位DAC
緩沖電壓輸出
根據設計對每個代碼確保單調性
10位高溫數字轉換器
10位4通道ADC
DC輸入帶寬
輸入范圍:0V至2.28V
工作溫度:?40°C至+120°C
溫度傳感器精密度:±0.5°C(典型值)
電源電流范圍:2.7V至5.5V
DAC輸出范圍:0V至2VREF
關閉電流:<10μA
應用
·便攜式電池供電儀器儀表
·個人計算機
·智能化電池充電器
·電信系統
·電子測試設備
·家電產品
·過程管理
ADI公司擁有全球最佳的模擬芯片技術,同時擁有品類豐富的芯片設計專利,其晶圓產品常被用于高可靠性產品封裝。深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI晶圓請點擊:/brand/68.html
