Torex特瑞仕XCL系列PoL非隔離電源模塊介紹及替代方案

發布時間:2024-01-12 11:33:24     瀏覽:504

隨著手機等便攜式電子設備的快速發展,要求電子元器件具有高度集成、小型化和超薄化的特點也越來越高。電源IC也不例外,要求不斷追求小型化。特別是在使用電池驅動時,如何有效地利用電池變得非常重要。便攜式電子設備必須同時具備小型化和高效率的特點。

Torex特瑞仕XCL系列是一種簡單結構的降壓DC/DC轉換器與線圈一體型IC,線圈被安裝在轉換器IC的頂部。通過這種結構,我們可以在縮小安裝面積的同時確保各種特性。為了滿足最大600mA的輸出電流需求,我們只需要2個電容作為元器件,這使得電路板的安裝變得更加小型化。另外,由于其簡單的結構,不僅不會損失IC的特性,而且還可以使用現有的成型產品進行生產,這是它的優點之一。

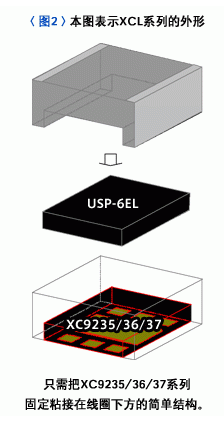

為了簡化生產工程,XCL系列產品采用將DC/DC轉換器與線圈制作成一體的設計。在線圈的中央部位形成凹入部位,將XC9235/XC9236/XC9237系列產品嵌入其中,并采用粘接固定的簡單結構。這樣解決了由復雜工程帶來的成本上升問題。另外,采用這樣的結構,可以直接將線圈上方的電極和IC引腳安裝到PCB上,實現DC/DC轉換器在PCB布局上的布線。


XCL205/XCL206/XCL207產品中采用了XC9235/36/37系列的DC/DC轉換器IC,具有以下主要特點:工作電壓范圍為2.0V~6.0V;輸出電壓范圍為0.8V~4.0V,可通過0.05V的分段調整;開關頻率為3MHz;內置0.42Ω的P溝道驅動晶體管和0.52Ω的N溝道開關晶體管,采用同步整流方式。

可以從三種類型中選擇工作模式:PWM控制(XCL205)、PWM/PFM自動轉換控制(XCL206)、手動轉換控制方式(XCL207)。這些模式在整個負載范圍內能夠高速響應、低紋波、高效率地應對從輕負載到重負載的情況。此外,當待機時,整個電路會停止工作,將消費電流控制在1.0μA以下。內置的輸入欠壓鎖閉功能(UVLO)會在輸出電壓低于1.4V時強制停止內部驅動并關工作。

Torex特瑞仕XCL系列應用市場涵蓋了手機、智能手機、掌上電腦、便攜式游戲機、數碼相機、超便攜移動電腦、便攜式導航儀等產品,尤其是對于需要高效率和有嚴格裝配尺寸要求的小型便攜儀器而言。

Structure NamePocket TypeStack TypeMultiple TypeCool Post Type
DescriptionThe IC is covered by the coil.The IC is stacked on the coil.The IC and coil are placed side-by-side.The molded IC is stacked under the coil.
Features *◎ Radiated noise
◎ Near magnetics field
△ Cost
◎ Mounting area
○ Large current
○ Heat dissipation
○ Radiated noise
△ Near magnetics field
◎ Cost
○ Mounting area
△ Large current
△ Heat dissipation
○ Radiated noise
○ Near magnetics field
○ Cost
△ Mounting area
◎ Large current
◎ Heat dissipation
○ Radiated noise
○ Near magnetics field
○ Cost
○ Mounting area
○ Large current
◎ Heat dissipation
ProductsXCL100/XCL101 (step-up)
XCL102/XCL103 (step-up)
XCL201/XCL202 (step-down)
XCL205/XCL206 (step-down)
XCL210(step-down)
XCL232(step-down)
XCL233(step-down)
XCL208/XCL209 (step-down)XCL211/XCL212 (step-down)XCL104/XCL105 (step-up)

替代方案

Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
