HI-1579/HI-1581單芯片雙3.3V收發器

發布時間：2024-02-01 08:48:29 瀏覽：420

　　Holt HI-1579和HI-1581是兩種低功耗CMOS雙收發器，設計目標是滿足MIL-STD-1553和MIL-STD-1760規范的要求。HI-1579 / HI-1581采用成熟的設計技術和先進的模擬CMOS技術，僅在100%占空比下傳輸時功耗為500mW，并能夠?yàn)榭偩€提供所需的功率。

　　通過將RXENA或RXENB設置為低電平，還可以將每組接收器輸出獨立地強制到總線空閑狀態(在HI-1579上為邏輯“0”或在HI-1581上為邏輯“1”)。

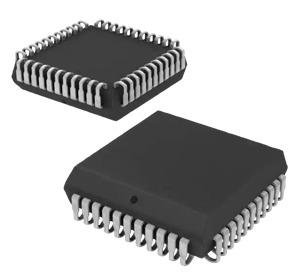

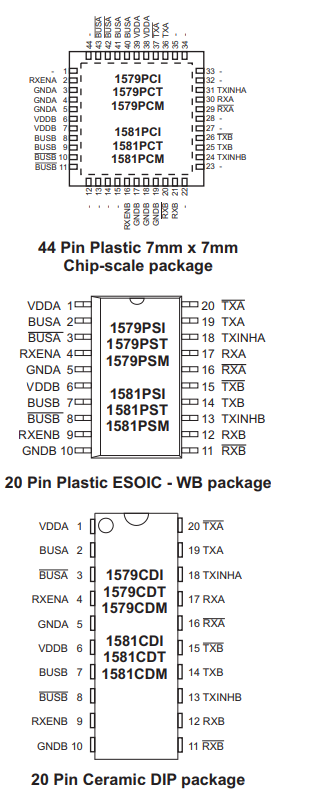

　　該器件采用小尺寸、7mm x 7mm、44引腳塑料QFN封裝和20引腳SOIC封裝。兩者都配備了底部集成的金屬散熱器，以保證在最苛刻的環境中能夠充分散熱。這兩種封裝都為HI-1579提供了最小的電路板尺寸，適用于包括PCMCIA應用在內的各種場景。

　　HI-1579 / HI-1581采用與Holt的5V器件相同的行業標準1：2.5匝數比變壓器。樣品提供小型熱增強型塑料QFN和SOIC封裝以及傳統的20引腳陶瓷DIP封裝。

　　特征：

　　符合 MIL-STD-1553A 和 B、MIL-STD-1760 和 ARINC 708A

　　3.3V單電源供電

　　CMOS技術，低待機功耗

　　采用 20 引腳塑料 ESOIC(熱增強型)封裝的最小尺寸

　　最大功耗小于 0.5W

　　提供 DIP 和小外形 ESOIC 封裝選項

　　提供工業和擴展溫度范圍

　　行業標準引腳配置
