Triax系列射頻和微波連接器Winchester

發布時間：2024-04-08 10:24:24     瀏覽：645

Winchester Triax TRT & TRB 系列連接器在惡劣環境中表現卓越，為商用和軍用應用提供更大帶寬和減少干擾。TRB系列類似于BNC接口，可提供2、3或4個螺柱卡口連接頭;TRT系列具有螺紋耦合和類似TNC接口，滿足不同需求。定制的三軸連接器設計可適用于各種接口，包括安裝結構、耦合方式和頻率范圍等獨特要求。

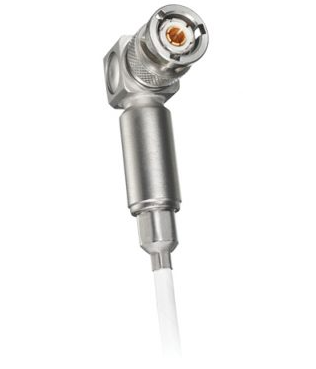

Triax系列射頻和微波連接器Winchester

關鍵特性

- 符合 MIL-C-49142 標準

- 典型頻率：DC-500MHz

- 提供集成電纜組件

- 兼容雙軸和三軸電纜配置

- 更大帶寬、更低干擾，高可靠性連接器和電纜組件屬于經久考驗的 KingsWin? 產品組合，相較傳統同軸技術，性能更優。

- 在惡劣環境下提供可靠性Triax系列非常適用于各類挑戰應用，如商用和軍用航空器、導彈系統、廣播和醫療系統。

主要特點

- 符合MIL-C-49142標準

- 典型頻率：DC-500MHz

- 提供集成電纜組件

- 兼容雙軸和三軸電纜

- 商用配置可選

技術規格

- 阻抗：50-75歐姆

- 頻率范圍：DC-500MHz

- 溫度范圍：-65°C至+165°C

- 閥體材質：黃銅合金

- 接觸材料：鈹銅/黃銅合金

- 絕緣體：聚四氟乙烯

- 符合軍用標準MIL-STD-1344

- 耐久性：500次循環

產品選型：

Part    Number   Mil Numbe    DescriptionType
Custom PN
    Custom configuration available upon request
1995-12-5   M49142/03-0004    Straight Plug,3 StudTRB
1995-11-5   M49142/03-0007    Straight Plug,3 StudTRB
1995-14-5   M49142103-0008    Straight Plug,3 StudTRB
1995-20-5   M49142103-001    Straight PlugTRB
2725-10-5   M49142103-0107    Straight PlugTRB
2725-8-5   M49142103-0110    Straight PlugTRB
2725-9-5   M49142/03-0111    Straight PlugTRB
3095-7-5   M49142/03-0207  Straight PlugTRB
3095-8-5   M49142/03-0208    Straight PlugTRB
3095-5-5   M49142/03-0210    Straight PlugTRB
3095-6-5   M49142/03-02    Straight PlugTRB
1994-3-5   M49142/04-0004    Receptade,Bulkhd,Rear Mt,3 StudTRB
1994-4-5   M49142104-0005    Receptade,Bulkhd,Rear Mt,Hermetic,3 StudTRB
1992-9-5   M49142/05-0004    Jack,Bulkhd,3 StudTRB
1996-5-5   M49142/07-0006    Right-Angle PlugTRB
2726-7-5   M49142/07-0106    Right-Angle PlugTRB
3096-6-5   M49142/07-0206    Right-Angle PlugTRB
1945-7-5   M49142/08-0006    Straight PlugTRT
1945-25-5   M49142/08-001    Straight PlugTRT
1944-3-5   M49142/10-0001    Receptade,Bulkhd,Rear MtTRT
1945-25-5   M49142/10-0002    Straight JackTRT


Winchester Interconnect 提供標準射頻連接器，如 SMA、SMP、TNC 和 Triax 連接器，以及定制連接器和組件配置。深圳市立維創展科技有限公司，授權代理Winchester產品，歡迎咨詢。

推薦資訊

  • Hypertronics光纖通道D-Sub 150歐姆四屏蔽同軸連接器
    Hypertronics光纖通道D-Sub 150歐姆四屏蔽同軸連接器 2021-01-07 17:01:54

    Hypertronics?高阻抗D-Sub連接器的核心相關作用是將四個屏蔽同軸觸碰的外部屏蔽層直接連接到連接器外殼。根據SMISS互聯的Hypertronics光纖通道D-Sub連接器系列產品，穩固在外殼周圍的多夾持地板彈簧能夠 提供多點接觸嚙合，以完成高質量的EMI屏蔽。最終，能夠 測量從觸碰體外部到連接器法蘭的極低接觸電阻。

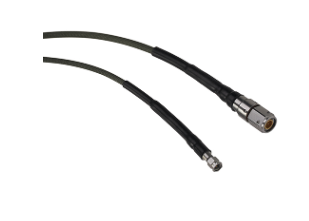

  • Lab-Flex?340AF：適用于航空應用的高性能柔性電纜組件
