PYB30-Q48-T512 DC-DC電源模塊CUI
發布時間:2024-04-25 10:07:34 瀏覽:380
PYB30-Q48-T512 DC-DC電源模塊是CUI推出的一個DC-DC轉換器模塊,適用于汽車應用,并遵循PPAP協議。該模塊具有三路穩壓輸出,適用于不同的電源需求。其最小輸入電壓為18V,最大輸入電壓為75V,典型輸入電壓為48V。輸出電壓包括5V、12V和-12V,對應的輸出電流分別為3A、0.625A和-0.625A。其輸出功率為30W,具有1500伏特的最小隔離電壓,可有效保護電路。
此外,該模塊的開關頻率為400kHz,具有負載調整率和線路調整率均為5%的特性,這有助于保持穩定的輸出。其效率典型值為88%,表現出較高的能量利用率。開/關邏輯為陽性,且具有較廣泛的工作溫度范圍,最低運行溫度為-40°C,最高運行溫度為85°C,適應了各種環境條件下的使用需求。模塊采用通孔安裝方式,封裝尺寸為長50.8mm、寬40.6mm、高11.8mm,易于安裝和集成到電路板中。
其他相關型號:
MODEL | input voltage | output voltage | output current | output power | ripple and noise1 | efficiency | ||
typ (Vdc) | range (Vdc) | (Vdc) | min (mA) | max (mA) | max (W) | max (mVp-p) | typ (%) | |
PYB30-Q24-S5 | 24 | 9~36 | 5 | 300 | 6000 | 30 | 100 | 88 |
PYB30-Q24-S12 | 24 | 9~36 | 12 | 125 | 2500 | 30 | 100 | 88 |
PYB30-Q24-S15 | 24 | 9~36 | 15 | 100 | 2000 | 30 | 100 | 90 |
PYB30-Q24-D5 | 24 | 9~36 | ±5 | ±150 | ±3000 | 30 | 100 | 86 |
PYB30-Q24-D12 | 24 | 9~36 | ±12 | ±63 | ±1250 | 30 | 100 | 89 |
PYB30-Q24-D15 | 24 | 9~36 | ±15 | ±50 | ±1000 | 30 | 100 | 90 |
PYB30-Q24-T312 | 24 | 9~36 | 3.3 ±12 | 175 ±31 | 3500 ±625 | 26.5 | 100 | 85 |
PYB30-Q24-T315 | 24 | 9~36 | 3.3 ±15 | 175 ±25 | 3500 ±500 | 26.5 | 100 | 86 |
PYB30-Q24-T512 | 24 | 9~36 | 5 ±12 | 150 ±31 | 3000 ±625 | 30 | 100 | 88 |
PYB30-Q24-T515 | 24 | 9~36 | 5 ±15 | 150 ±25 | 3000 ±500 | 30 | 100 | 88 |
PYB30-Q48-S5 | 48 | 18~75 | 5 | 300 | 6000 | 30 | 100 | 88 |
PYB30-Q48-S12 | 48 | 18~75 | 12 | 125 | 2500 | 30 | 100 | 88 |
PYB30-Q48-S15 | 48 | 18~75 | 15 | 100 | 2000 | 30 | 100 | 89 |
PYB30-Q48-D5 | 48 | 18~75 | ±5 | ±150 | ±3000 | 30 | 100 | 86 |
PYB30-Q48-D12 | 48 | 18~75 | ±12 | ±63 | ±1250 | 30 | 100 | 87 |
PYB30-Q48-D15 | 48 | 18~75 | ±15 | ±50 | ±1000 | 30 | 100 | 87 |
PYB30-Q48-T312 | 48 | 18~75 | 3.3 ±12 | 175 ±31 | 3500 ±625 | 26.5 | 100 | 85 |
PYB30-Q48-T315 | 48 | 18~75 | 3.3 ±15 | 175 ±25 | 3500 ±500 | 26.5 | 100 | 85 |
PYB30-Q48-T512 | 48 | 18~75 | 5 ±12 | 150 ±31 | 3000 ±625 | 30 | 100 | 88 |
PYB30-Q48-T515 | 48 | 18~75 | 5 ±15 | 150 ±25 | 3000 ±500 | 30 | 100 | 87 |
CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。
深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
推薦資訊

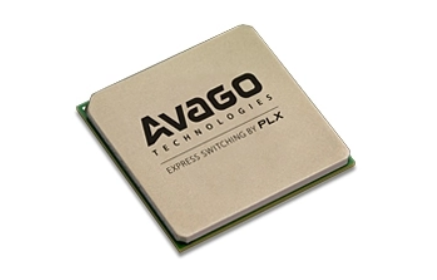

Expresslane PEX8796?設備提供多主機PCI Express交換功能,使用戶可以通過可擴展性、帶寬測試、非堵塞互連將數臺主機連接到不同的端點,連接上各種應用程序,包括服務器、存儲體系和通訊設備渠道。PEX8796特別適合扇出、聚合和對等應用。
