BNC 866-M緊湊型頻率合成器

發布時間：2024-05-24 09:34:10     瀏覽：899

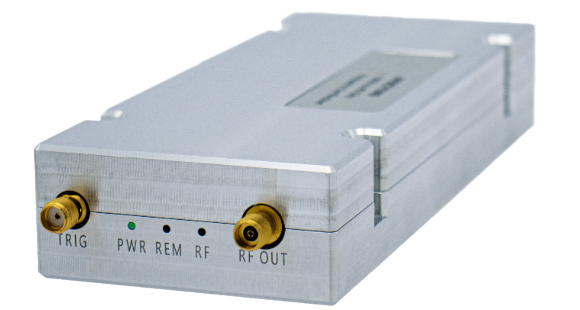

866-M緊湊型頻率合成器BNC

　　866-M緊湊型頻率合成器BNC是一款高性能的頻率合成器，具有以下特點：

　　1.頻率范圍與輸出功率：頻率范圍為1 MHz至40 GHz，輸出功率范圍為-10至25 dBm。

　　2.性能參數：開關時間85 μs，相位噪聲在1 GHz載波20 kHz偏移時為-145 dBc/Hz，在10 GHz載波時為-125 dBc/Hz。頻率分辨率為1 mHz，相位分辨率為0.1°，功率分辨率為0.5 dB。頻率精度校準為±30 ppb，溫度穩定性在±100 ppb以內。

　　3.物理特性與連接性：緊湊的尺寸(6.5 x 2.4 x 1英寸)，重量約1.3磅，功耗約20 W，被動冷卻。具備以太網連接器，支持圖形軟件或SCPI指令控制。

　　4.功能與應用：支持1 GHz和100 MHz外部基準電壓源，可形成多通道相位相干源。適用于雷達、電子戰、波束成形和量子計算等需要多通道相位控制的應用。

　　5.特征應用：小尺寸法蘭安裝模塊，支持連續波和脈沖調制，低功耗，低相位噪聲，多通道可配置/級聯，相位相干，系統時鐘源。適用于雷達信號生成和測試、量子計算中的RF LO、電子戰和光譜學等領域。

規格參數：

通道數1（可與其他 866-M 連接，用于多通道相位相干源）
頻率范圍1 MHz 至 40 GHz
頻率分辨率0.001赫茲
輸出功率-10 至 +25 dBm（參見功率圖）
開關速度500 μs（選件 FS 為 85 μs）
參考輸入100 兆赫、1 千兆赫
參考輸出100 兆赫、1 千兆赫
遙控（SCPI v1999），以太網
尺寸（寬 x 長 x 高），重量2.36 x 5.9 x 1.02 英寸 [60 x 150 x 26 毫米]，~1.3 磅 [≤0.6 千克]，
包括連接器：3.74 x 6.5 x 0.95 英寸 [60 x 165 x 26 毫米]
電源24 VDC（包括交流適配器）

相關推薦：

BNC 855B-54多通道射頻/微波信號發生器

Berkeley Nucleonics (BNC)脈沖和延遲發生器產品介紹

BNC525六通道數字延遲/脈沖發生器

Berkeley Nucleonics Corporation(BNC)自1963年成立以來，專注于設計和制造高性能射頻和微波產品，提供脈沖發生器、延遲發生器、任意波形發生器和數字延遲脈沖發生器等在內的多種高精度電子儀器，廣泛應用于實驗室測試、科學研究、雷達和通信系統等領域。立維創展代理分銷BNC產品，歡迎咨詢。

推薦資訊

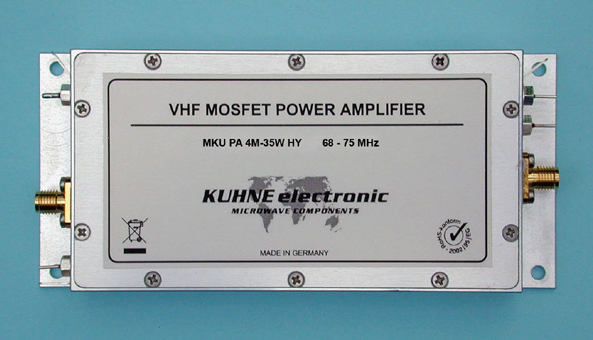

  • MKU PA 4M-35W HY：高性能MOSFET功率放大器Kuhne electronic
