KUB510NR寬帶射頻變壓器VANGUARD ELECTRONICS

發布時間：2024-06-27 09:16:01 瀏覽：500

　　在射頻和微波領域中，寬帶射頻變壓器是不可或缺的關鍵組件，它們被廣泛應用于無線通信、雷達系統、衛星通信以及其它高頻電子設備中。Vanguard Electronics的KUB510NR寬帶射頻變壓器就是其中一款備受贊譽的產品，以其卓越的性能和可靠的品質贏得了市場的廣泛認可。

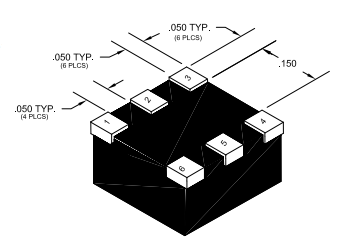

　　KUB510NR是一款高性能的寬帶射頻變壓器，采用SMD(表面貼裝器件)封裝形式，便于在電路板上進行高效、緊湊的集成。其小巧的尺寸(0.25 × 0.25 × 0.125英寸)不僅節省了寶貴的空間，還滿足了現代電子設備對微型化、集成化的需求。

KUB510NR寬帶射頻變壓器VANGUARD ELECTRONICS

　　特點：

　　尺寸：0.25 × 0.25 × 0.125 英寸

　　安裝類型：貼片

　　應用等級：高可靠性

　　工作頻率 (MHz)：50

　　Ratio ：1:2

　　插入損耗 (dB)：1.1

　　駐波比：1.35

　　3dB 帶寬低 (GHz)：0.001

　　3dB 帶寬高 (GHz)：0.25

　　測試頻率 (MHz)：250

　　初級阻抗 (Ω)：5

　　次級阻抗 (Ω)：100

　　工作溫度：-55°C 至 +125°C

　　儲存溫度：-60°C 至 +130°C

型號：

Vanguard P/N K Series	Vanguard P/N M Series	lmpedance Ratio Pri:Sec	Primary Center Tap**	Secondary Conte Tap	InsertionLoss @50 MHz max (dB)	VSWR @50 MHz max	Bandwidth 0.5dB (Ripple)	min(MHz) 3 dB Points
KUB55D	MUB55D	1:1	No	Yes	0.7	1.3	5.0-130	1.0-390
KUB57D	MUB57D	1:1.5	No	Yes	1.5	1.6	6.0-90	3.0-200
KUB510D	MUB510D	1:2	No	Yes	1.1	1.35	2.0-100	0.5-230
KUB520D	MUB520D	1:4	No	Yes	0.9	12	2.0-150	0.8-300
KUB580D	MUB580D	1:16	No	Yes	1.2*	1.7*	12-35	2.0-140
KUU55D	MUU55D	1:1	No	No	0.9	1.35	7.0-100	1.2-350
KUU57D	MUU57D	1:1.5	No	No	1.7	1.65	8.0-70	4.0-170
KUU510D	MUU510D	1:2	No	No	1.3	1.4	3.0-85	0.9-200
KUU520	MUU520	1:4	No	No	1.1	1.25	4.0-130	1.0-250
KUU580D	MUU580D	1:16	No	No	1.1	1.95	12-25	2.5-110

更多Vanguard Electronics相關產品請?jiān)L問立維創展官網。
