IP-XP-XX-PVT11垂直P(pán)TH電源連接器AirBorn
發布時間:2024-06-27 09:46:16 瀏覽:304
AirBorn的PowerAmp連接器系列是一種高性能的垂直P(pán)TH(通孔安裝)電源連接器,專為需要高可靠性和高電流承載能力的應用而設計。以下是該系列連接器的主要特點和規格:
型號:

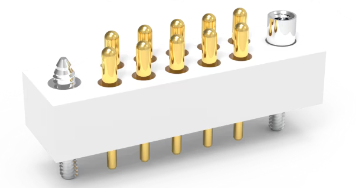

IP-XP-XX-PVT11
PowerAmp插頭,垂直P(pán)TH 0.172“/4.366mm,尺寸:5、10、20

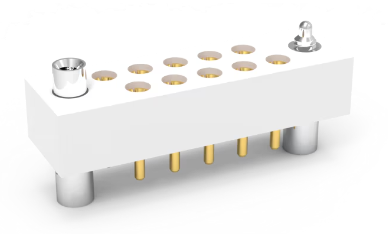

IP-XP-XX-SVT11
PowerAmp 插座,垂直 PTH 0.172“/4.366mm,尺寸:10、20
電氣性能:
每個觸點的額定電流高達23A,適用于大功率應用。
額定電流確保了連接器在處理高電流時的安全性和可靠性。
機械性能:
高振動和抗沖擊能力,確保在惡劣環境下的穩定性。
耐用性至少為250次配合循環,表明連接器具有較長的使用壽命。
環境適應性:
耐溫范圍從-65℃至+125℃,適用于極端溫度環境。
振動測試表明連接器能夠在10Hz至2000Hz的頻率范圍內承受1.52mm的振幅和147.1m/s2 (15G)的加速度,持續時間12小時。
安全性和認證:
UL94V-0阻燃等級絕緣子,提供額外的安全保障。
UL認證,UL 1977 ECBT2,UL文件號E466640,確保符合安全標準。
材料和電鍍:
絕緣子材料為玻璃填充PPS(聚苯硫醚),顏色為白色。
觸點材料:引腳為銅合金,插座為鈹銅。
端子材料為銅合金。
電鍍層包括至少15 μin的金和大于30 μin的鎳,以提高耐腐蝕性和導電性。
五金件為不銹鋼,增強了連接器的耐用性。
機電性能:
試驗電壓為2000v AC,持續1分鐘,確保高電壓下的安全性。
絕緣電阻至少為5 GΩ,接觸電阻最大為1 mΩ,保證了良好的電氣隔離和低電阻。
插入力最大為每觸點16盎司(4.45牛),撤回力最小為0.5盎司(0.14N)每接觸,確保了連接和斷開的便利性。
相關推薦:
了解更多AirBorn連接器相關產品信息可咨詢立維創展。
推薦資訊

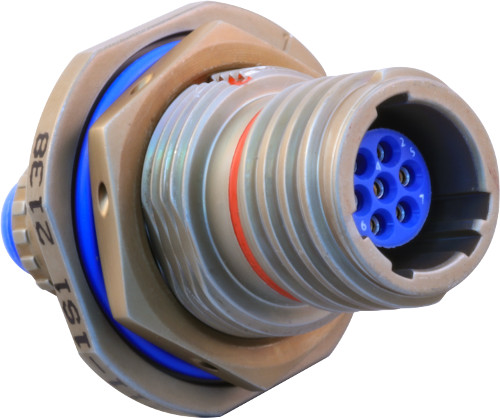

Glenair MIL-DTL-28840 是船上使用的標準連接器和后殼系列,提供高密度插入裝置和高沖擊性能。Glenair 的合格產品線經過全面加工,可用性高,并提供所有類別,包括用于代碼 L 和 M(T 級和 TJ)海軍、陸地和海上應用的無鎘和兼容錫鋅 (TZ) 電鍍。

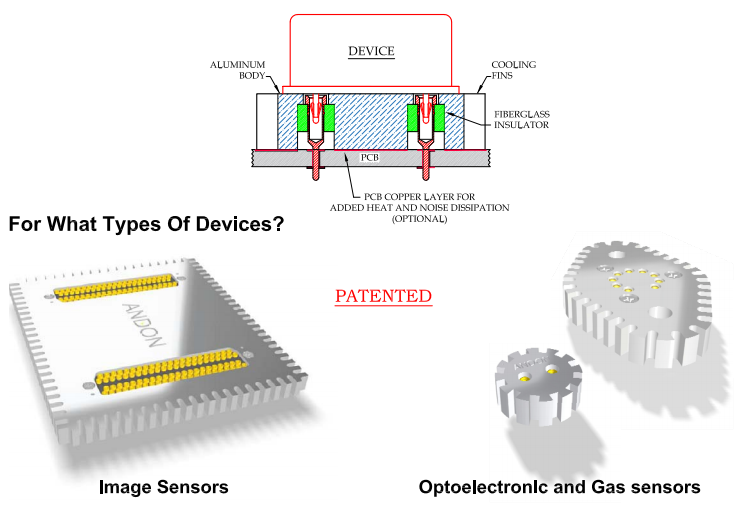

ANDON?散熱器插座結合了散熱器的散熱特性和使用插座的優點,即避免設備暴露在高溫焊料和被污染的清洗液中,能夠輕松地將設備PCB從設備上取下,無需人工和脫焊風險。與熱電制冷器(TEC)不同,ANDON散熱器插座? 熱量被吸走并遠離設備主體,不需要電源,占用空間很小,而且在專利ANDON散熱器插座上? 該設計采用玻璃纖維絕緣體封裝在鋁體內,吸收裝置的熱量,并通過一系列散熱器散熱。PCB中的可選銅層可以根據需要提供額外的散熱/噪聲耗散。
