Vishay CBA3750CLAKWS薄膜二進制MOS電容器

發布時間：2024-11-06 09:09:59     瀏覽：938

　　Vishay CBA系列MOS電容器包含四個不同容量的電容器，容量以二進制增量配置，允許用戶在值選擇上有很多選擇。該系列有兩種版本：一種總電容為3.75 pF，另一種總電容為15 pF。

Vishay CBA系列薄膜二進制MOS電容器

WV(DC)VALUES        AND        TOLERANCES
CAPACITOR MODELCBA 3.75 pFCBA 15 pFUNIT
Case Slze0203 0203
Total Capacitance3.75 15 pF
Capacitance Values0.25,0.50,1.0,2.01.0,2.0,4.0,8.0pF
Tolerance±25±10%
DC Working Voltage100 30 V

　　產品特點：

　　可進行線焊

　　用戶可自行選擇電容器的值

　　四個電容器共用一個連接

　　電容范圍：0.25 pF至15 pF，以二進制增量遞增

　　介質材料：二氧化硅

　　芯片尺寸：0.019" x 0.030"(約0.48 mm x 0.75 mm)

　　基板材料：帶有金背襯的硅

　　應用領域：

　　CBA系列電容器設計用于混合封裝，其中微波電路需要微調。通過選擇所需電容的焊盤并使用傳統線焊技術來實現。

　　電氣規格：

　　電容范圍：0.25至15 pF

　　最大工作電壓：100V

　　25°C時的峰值電壓：工作電壓的1.5倍

　　1kHz、1VRMS、25°C時的介電損耗因數：最大0.1%

　　1mHz、50mVRMS、25°C時的Q值：至少1000

　　從-55°C至+150°C的溫度系數(TCC)：+15 ± 25 ppm/°C

　　工作電壓下25°C時的絕緣電阻：至少10^9 Ω

　　工作溫度范圍：-55至+150°C

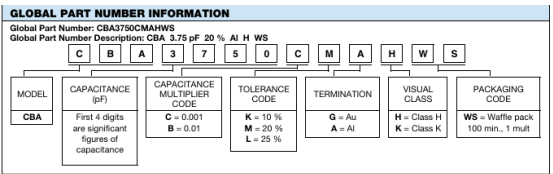

訂購指南：


型號：

CBA3750CLAKWS

CBA3750CLGHWS

CBA1500BKGHWS

CBA7500CLAHWS

CBA3750CMAHWS

CBA3750CLAHFW

CBA1101500BKFW

CBA0141500BKWS

CBA0023750CLWS

CBA3750CLGKWS

CBA3750CLAHWS

CBA1500BKGKWS

CBA1500BKAKWS

CBA1500BKAHWS

CBA1500BKAHFW

CBA3750CLAHHW

CBA3450CLAHHW

CBA1101500BKWS

CBA0561500BKWS

CBA0193750CLWS
