LA9310S7S11AA可編程基帶處理器NXP恩智浦
發布時間:2024-11-12 10:59:07 瀏覽:372

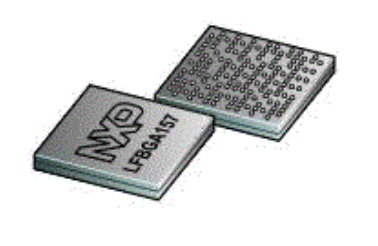

Layerscape Access LA9310是一款集成ADC/DAC的數字信號處理器,專為5G基礎設施、數字前端(DFE)和網絡邊緣定制通信系統的物理層設計。它以低成本、低功耗和強大的可編程信號處理能力,成為替代昂貴FPGA的理想選擇,尤其適用于網絡監聽、小型無線電單元和中繼器等場景。
主要特點包括:
ADC/DAC接口:支持零中頻(zero-IF)I/Q接口,適合sub-6GHz和有限帶寬毫米波應用。
VSPA DSP:NXP的VSPA DSP實現數字域中的樣本級基帶處理,增強軟件定義無線電的靈活性。
核心配置:包含一個VSAP第二代16AU DSP,運行頻率高達614MHz(約80 GFLOP)和一個高達307MHz的M4 32b Arm內核。
連接和I/O:1個PCIe Gen3通道,5個{I+Q} ADC,每個采樣率高達153Msps,以及1個{I+Q} DAC,采樣率同樣高達153Msps。
前向糾錯:加速專有通信協議的前向糾錯。
數據移動:內置DMA,用于內部和主機端數據移動。
低速I/O和RFIC控制:包括具有4個片選功能的通用單通道SPI,輕量級LVDS通信協議,I2C控制器,串口和JTAG。
封裝:8mm x 8mm小型封裝。
功耗:在105C時最大總功率為1.5W。
零件編號:LA9310S7S11AA和LA9310X7S11AA。
LA9310以其高性能和靈活性,為5G和定制通信系統提供了一個高效能的解決方案。NXP恩智浦是全球領先的半導體公司,擁有包括MCU微控制器在內的全面產品線,專廣泛應用于汽車、工業與物聯網等領域,立維創展優勢代理分銷NXP的MCU產品,歡迎了解。
