Q-Tech QT4107SDM-55.000MHz低相位噪聲OCXO
發布時間:2024-12-06 08:43:14 瀏覽:76
Q-Tech推出的高穩定性爐控晶體振蕩器(OCXO)是一種可靠性極高的信號發生器,可提供正弦波或HCMOS輸出。該OCXO專為航空航天應用而設計,能夠耐受高達100kRad(總劑量)的輻射水平,還能承受高沖擊和振動。其采用的低G - 靈敏度SC - 切割晶體確保了OCXO具有非常低的相位噪聲,性能可達1PPB/G或更優,這種結構設計的可靠性使其適用于嚴苛的環境應用。
應用領域
- 滿足當今太空級應用需求。
- 用于控制和測量工作。
- 在信號處理方面發揮作用。
規格參數
輸出頻率范圍:1MHz至125MHz。
供電電壓:允許±5.0%的波動,支持+3.3Vdc、+5Vdc、+12Vdc和+15Vdc。
初始容差(@ + 25oC):±0.2ppm。
頻率穩定性與電壓變化關系:在溫度范圍內為±10PPB。
頻率穩定性與負載變化關系:負載變化±5.0%時為±20PPB。
預熱功率(max.@ - 40oC):4.8W。
穩態功率(max.@ + 25oC):2.7W。
預熱時間(@ + 25oC至±100PPB,以2小時為參考):10分鐘。
輸出波形:正弦波、HCMOS。
輸出功率:+3.0±1.0dBm。
輸出功率穩定性:在溫度范圍內為±1.0dBm。
占空比:在溫度范圍內為50%±5.0%。
輸出負載:50Ω 10kΩ//15pF。
諧波(在溫度范圍內):- 35dBc。
雜散(在溫度范圍內):- 90dBc。
老化:每天1PPB,15年1.5PPM。
G - 靈敏度(max.):1PPB/G。
相位噪聲(以50MHz OCXO為典型值):1Hz - 70dBc/Hz,10Hz - 102dBc/Hz,100Hz - 132dBc/Hz,1kHz - 148dBc/Hz,10kHz - 155dBc/Hz,100kHz - 155dBc/Hz。

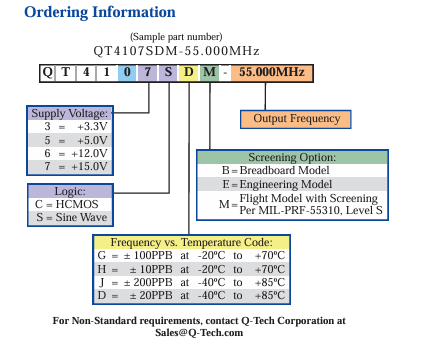

訂購指南:
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
