Wi2Wi VN05系列恒溫晶體振蕩器OCXO 10MHz至50MHz

發布時間：2025-02-25 09:24:12     瀏覽：463

　　VN05系列是一款高精度的恒溫晶體振蕩器，專為高要求的應用場景設計。它采用了雙層密封的石英晶體技術，能夠在高振動環境中保持出色的性能，并且具備極低的相位噪聲。此外，該系列產品還可以根據客戶需求定制頻率，滿足多樣化的應用需求。

Wi2Wi VN05系列恒溫晶體振蕩器OCXO

　　主要特性

　　1. 高精度頻率輸出

　　頻率范圍：10.000MHz至50.000MHz。

　　頻率穩定性：

　　溫度穩定性：±5ppb至±100ppb(根據型號不同)。

　　供電電壓變化(5%變化)：最大±2ppb。

　　負載變化(10%變化)：最大±2ppb。

　　年老化率：最大±200ppb。

　　開機3分鐘后校準精度(25°C時)：最大±100ppb。

　　2. 低相位噪聲

　　相位噪聲典型值：

　　1Hz處：-90dBc/Hz。

　　10Hz處：-120dBc/Hz。

　　100Hz處：-140dBc/Hz。

　　1kHz處：-150dBc/Hz。

　　10kHz處：-150dBc/Hz。

　　3. 寬工作電壓和溫度范圍

　　工作電壓范圍：3.3V至12.0V(±5%)。

　　工作溫度范圍：根據型號不同，可選0~+70°C、-20~+70°C、-40~+85°C。

　　存儲溫度范圍：-55°C至+85°C。

　　4. 多種輸出格式

　　數字輸出：支持TTL/CMOS或LVCMOS，電壓范圍為3.3V至5.0V。

　　模擬輸出：正弦波，功率范圍為0.0至6.0dBm。

　　負載特性：TTL/CMOS或LVCMOS負載為15pF，正弦波負載為50Ω。

　　5. 頻率調整能力

　　頻率微調范圍：最小±500ppb。

　　電壓控制范圍：0至Vref(參考電壓)。

　　參考電壓輸出：+5.0V(±2.0%)。

　　6. 低功耗

　　開機3分鐘內功耗：最大5W。

　　穩態功耗(25°C時)：最大1.5W。

　　7. 封裝與尺寸

　　封裝尺寸：25.40mm(長)×22.00mm(寬)×13.00mm(高)。

　　8. 定制化能力

　　提供標準頻率和定制頻率選項，滿足不同客戶的需求。

　　應用場景

　　VN05系列適用于對頻率精度和穩定性要求極高的領域，如：

　　通信基站和網絡設備。

　　雷達系統。

　　高精度測量儀器。

　　航空航天和國防領域。

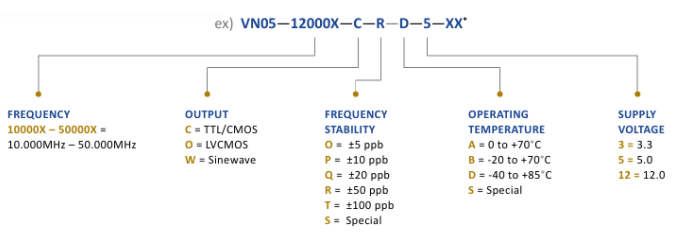

訂購指南：


更多Wi2Wi（PDI） 晶振晶體相關產品信息可咨詢立維創展。

相關推薦：

Wi2Wi(PDI)恒溫晶體振蕩器OCXO

Wi2Wi(PDI)溫度補償晶體振蕩器TCXO

Wi2Wi QPL振蕩器MIL-PRF-55310

更多Wi2Wi品牌相關產品信息可咨詢立維創展。
