RECOM RPH-3.0:超小型3A負載點降壓轉換器
發布時間:2025-03-05 09:21:15 瀏覽:149

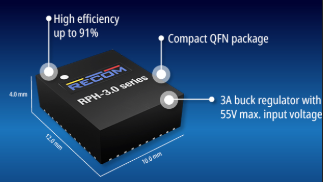

RECOM RPH-3.0 是一款 3 A 負載點降壓轉換器,采用緊湊型 10 x 12 x 4 mm QFN SMD 封裝,具有寬輸入電壓范圍(4.5 V 至 55 VDC),支持使用 12 V、24 V、36 V 和 48 V 電池。此款轉換器采用了 RECOM 的“電源封裝”技術,集成了屏蔽電感器,控制 IC 采用倒裝芯片安裝,以實現卓越的電氣和散熱性能。
輸出電壓可以通過兩個電阻器設置,范圍從 1 V 到 15 V,單個電阻器可以設置工作頻率,范圍為 100 – 1000 kHz。此款轉換器功能全面,具有開/關控制、電源良好信號、軟啟動,并提供全面的短路、過電壓、過溫和過載保護。降額狀態下,轉換器可在高達 125°C 的環境溫度下可靠運行。
主要特征:
1.采用 RECOM 獨有的“3D 電源封裝?”技術,將屏蔽電感器與控制 IC 集成于一體,通過倒裝芯片安裝技術,實現了卓越的電氣和散熱性能。這種封裝方式不僅提高了產品的可靠性,還使其能夠在高達 125°C 的環境溫度下穩定運行。
2.輸入電壓范圍從 4.5 V 至 55 VDC,可調輸出電壓范圍為 1 V 至 15 V,最大電流為 3 A。可通過兩個外部電阻器進行精確調節。工作頻率可通過單個電阻器設置,范圍為 100 kHz 至 1000 kHz。
3.RPH-3.0 的效率高達 91%。例如,在 12 V 輸入電壓和 3.3 V 輸出電壓條件下,即使在超過 80°C 的高溫環境下,也能提供全輸出電流(3 A)。
4.功能完備,帶有集成開/關控制(CTRL輸入)和電源良好信號(PG 輸出),可調軟啟動時間和預設工作頻率
5.全面保護功能,包括短路保護(SCP)、過電流保護(OCP)、過載保護(OLP)、過溫保護(OTP)、過電壓保護(OVP)和欠壓鎖定(UVLO)
應用領域
RPH-3.0 適用于多種行業和應用場景,包括:
便攜式設備:如移動電源、手持終端等,其緊湊的封裝和高效的性能使其成為理想的電源解決方案。
薄型產品:適用于對空間要求嚴格的設備,如超薄筆記本電腦、平板電腦等。
電信設備:為基站、通信模塊等提供穩定的電源。
工業設備:如自動化控制系統、傳感器等,其寬輸入電壓范圍和高效能設計能夠滿足工業環境的嚴苛要求。
醫療和成像系統:為醫療設備提供可靠、穩定的電源,確保設備的正常運行。
負載點穩壓:在復雜的電子系統中,為關鍵負載提供精確的電壓調節。
深圳市立維創展科技有限公司,專注于RECOM電源模塊產品,并提供替代產品,詳情可咨詢立維創展。
推薦資訊
Q-PRV系列高壓DC/DC轉換器是一款高效、緊湊的電源解決方案,具有0.5W以上的輸出功率,輸出電壓范圍為100Vdc至500Vdc,支持12Vdc或24Vdc輸入電壓,具備短路保護、低紋波、無最小負載要求等特性。其主要特點包括比例型輸出、寬溫度工作范圍(-25℃至+70℃)、高隔離度(超過100MΩ)、小尺寸(0.5x0.5x0.5英寸)、優秀的負載穩定性以及RoHS認證,適用于PCB安裝和環保要求嚴格的應用場景。

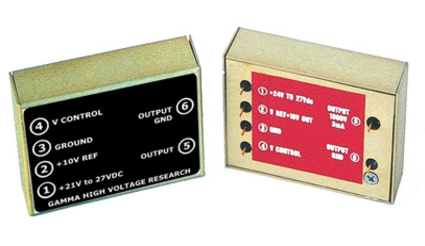

Gamma High Voltage Research PPMT 1-3.0/DC系列是一款緊湊型高壓電源模塊,提供0-1000V可編程直流輸出(最大3mA),具備低紋波(<0.1%)、雙極性可選、10V內部參考電壓及短路保護功能,適用于光電倍增管、分析儀器等場景。其技術參數包括24VDC輸入、±10%電壓穩定性、50ppm/°C溫漂,尺寸為77×54×23mm,重量不足100g,兼具高性能與經濟性。
