Focus Microwaves C110500高頻晶圓測量電機械調諧器50-110GHz

發布時間：2025-03-14 09:12:02     瀏覽：255

Focus Microwaves C110500高頻晶圓測量電機械調諧器50-110GHz

　　Focus Microwaves Group 推出了全新的 DELTA 系列電機械調諧器，專門設計用于高頻 晶圓上(on-wafer)測量。該調諧器的主要特點和優勢如下：

　　1. 設計特點

　　低剖面設計：DELTA 調諧器的低剖面設計使其能夠放置在晶圓周邊，實現探針尖端與調諧器之間的直接連接，消除了器件(DUT)與調諧器之間所有可能的插入損耗。

　　優化調諧范圍：該設計使工程師能夠?qū)崿F(xiàn)最佳的調諧范圍，同時顯著減少了調諧器的占地面積和重量。

　　2. 技術規格

　　型號：C110500

　　頻率范圍：50-110 GHz

　　連接器類型：1mm

　　VSWR(電壓駐波比)：最小 ≥10:1，典型值 12:1

　　最大功率：2W(連續波，VSWR 10:1 條件下)

　　重復性：最小 -35 dB，典型值 -40 dB

　　重量：1.85 磅

　　長度：7.764 英寸

　　3. 連接器配置

　　默認配置：DELTA 調諧器默認配備 DUT 側為公頭連接器，源/負載側為母頭連接器。

　　定制配置：可根據客戶的具體需求提供不同的連接器配置。

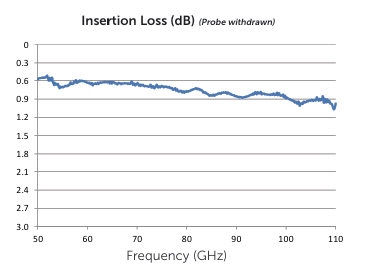

　　4. 插入損耗

Focus C110500插入損耗

　　5. 應用場景

　　晶圓上測量：DELTA 調諧器特別適用于高頻晶圓上測量，能夠提供高精度的調諧和低損耗的連接，確保測量結果的準確性。

更多Focus Microwaves 相關產品信息可咨詢立維創展。
