CPLD FLASH370 系列 128 宏電池 100 引腳 TQFP

訂購信息：

　　描述：

　　FLASH370?系列CMOS cpld提供一系列具有無與倫比性能的高密度可編程邏輯解決方案。每個家庭成員的設計與Cy出版社的最先進的Flash技術。所有的設備都是電擦除和可重新編程的，簡化了產品庫存并降低了成本。

　　FLASH370系列旨在為高密度cpld帶來22V10的靈活性、易用性和性能。該體系結構基于由可編程互連矩陣(PIM)連接的許多邏輯塊。

　　每個邏輯塊都有自己的產品項數組、產品項分配器數組和16個宏單元。PIM將信號從一個邏輯塊分配到另一個邏輯塊以及來自引腳的所有輸入。

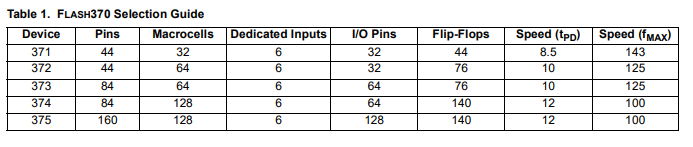

　　該系列具有多種密度和引腳數可供選擇。在每種密度下都有兩種封裝選項可供選擇——一種是I/O密集型的，另一種是寄存器密集型的。例如，CY7C374和CY7C375都具有128個宏細胞。在84引腳封裝的CY7C374上，一半的宏單元位于，一半位于I/O引腳上。在CY7C375上，所有的宏單元都被饋送到I/O引腳，該器件采用160引腳封裝。圖1顯示了CY7C374/5的框圖。

　　功能描述：

　　可編程互連矩陣(PIM)由一個完整的全局路由矩陣組成，用于接收來自I/O引腳的信號和來自邏輯塊的反饋。PIM是一種非常低胸圍互連，避免了擬合和密度限制。

　　路由由軟件自動完成，通過PIM的傳播延遲對用戶是透明的。

　　來自任何引腳或任何邏輯塊的信號可以路由到任何或所有邏輯塊。

特性

?閃存可擦除CMOS cpld

?高密度

- 32-128個宏細胞

- 32-128個I/O引腳

-多個時鐘引腳

?所有I/ o和專用輸入的總線保持能力

?高速

- tPD = 8.5-12 ns

- tS = 5 - 7ns

- tCO = 6 - 7ns

?快速可編程互連矩陣(PIM) -統一的可預測延遲，獨立于路由

?智能產品期限分配器

- 0-16個乘積項到任何宏單元格

-在個人基礎上提供產品期限指導

-在本地宏細胞之間提供產品術語共享

-不會形成巨細胞鏈

?簡單的時序模型

—無扇出延遲

—無擴展器延遲

-沒有專用的vs. I/O引腳延遲

—通過PIM不會造成額外的延遲

-使用完整的16個產品術語不會受到處罰

-沒有延遲轉向或共享產品條款

?靈活的時鐘

-每個設備2-4個時鐘引腳

-時鐘極性控制

?支持安全位和用戶ID

?包裝

- 44-160pins

—PLCC、CLCC、PGA、TQFP封裝
