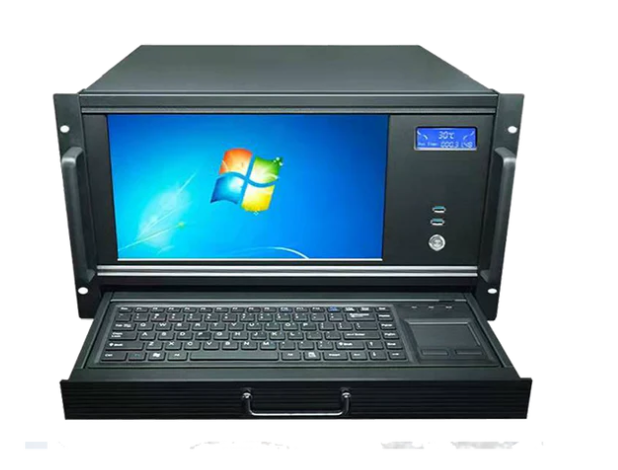

ACS1300KA-C地球站天線控制系統Norsat是一款專為電動地球站天線設計的控制系統。
| 主要規格 | |
| 波段 | Ka 波段 |
| 驅動速度 | 雙速（高和低） |
| 結構形式 | 3 軸，獨立 ACU/ADU |
| 天線規格 | |
| 角度顯示分辨率 | 0.01° |
| 角度顯示范圍 | 0 - 360° |
| 天線孔徑 | 13.0 米 |
| 編碼器精度 AZ | 0.01° |
| 編碼器精度 EL | 0.01° |
| 編碼器精度 POL | 0.08° |
| 預設衛星 | ACU 支持 50 顆衛星;ADU 支持 10 顆衛星 |
| 跟蹤精度 | 1/10 接收光束寬度 |
| 類型 | 雙速、分離式 ACU 和 ADU 控制系統，包括配備的雙 AZ 電機控制路線 |
| 電氣規格 | |
| 功耗 | 3500W |
| 電源 | ACU：交流 220V±10%，50/60Hz;ADU：交流 380V±10%，50/60Hz |
| 接口規范 | |
| 遠程接口 | RJ-45 網絡（可選光纖接口） |
| 環境規格 | |
| 安全 | 1.軟硬限位為天線的安全運行提供保障;2.電纜均為阻燃系列電纜;3、每個轉軸都裝有獨立的斷路器，進一步提高了系統的安全性。 |
| 工作溫度 | -20 - 60°C |
| 溫度操作電纜 | -20 - 60°C;低溫電纜：-30 - 90°C |
| 物理規格 | |
| 產品尺寸 | 標準機箱 6U |
| 產品尺寸 （長 x 寬 x 高） | 560 x 340 x 1400 毫米 |
| 標準配置 | 天線控制單元、天線驅動單元、信標跟蹤接收單元、光電編碼器、阻燃電纜和連接器 |
