BPF-C-1是一款C波段帶通濾波器，主要用于微波通信領域。以下是產品的主要特點和規格：
應用場景：
該濾波器能夠有效抑制C波段中的陸地干擾(如5G、雷達和C波段發射機)。
可以方便地安裝在饋源和低噪聲放大器(LNB)之間。
與Norsat的C波段LNB兼容。
產品經過密封設計，具備IP66防護等級，能夠耐受環境濕氣和惡劣條件。
主要規格：
1. 頻率范圍：產品型號覆蓋從3.70 GHz到4.20 GHz的頻段，具體取決于不同的型號。
2. VSWR：1.4:1。
3. 帶內插入損耗：≤0.5 dB。
4. 帶外抑制：
25 dB min at 4.05 GHz and 4.250 GHz
60 dB min at 3.950 GHz and 4.350 GHz
70 dB min at 3.900 GHz and 4.400 GHz
5. 群時延變化：濾波器的群時延變化在±0.5 MHz范圍內小于0.6納秒。
6. 波導法蘭接口：CPR-229G (輸入), CPR-229F (輸出)
7. 尺寸：120 mm x 100 mm x 70 mm，重量小于650g。

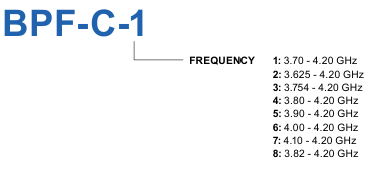

訂購指南：
BPF-C-1
BPF-C-2
BPF-C-3
BPF-C-4
BPF-C-5
BPF-C-6
BPF-C-7
BPF-C-8
