- 產品詳情
縮短上市時間 – 快速可靠的故障檢測/記錄電源和熱管理以及電路板控制邏輯，以及仿真和系統內調試支持。
簡單、可擴充、端到端 – 可擴充的電壓、溫度、邏輯和 I/O 平臺，可使用具有無縫接口的 L-ASC10 芯片輕松擴展。
減少 BOM 和成本 – 各種系統的設計可以在 Platform Manager 2 系列上實現標準化，而不是來自多個供應商的多個單一功能 IC。
特征：
· 全面覆蓋故障 – 監控所有電源軌和溫度節點
· 只需使用所需數量的 L-ASC10 硬件管理擴展器，即可管理 10 至 80 個電源
· 通過使單個硬件管理子模塊(電源、散熱和控制路徑)能夠在納秒內響應其他模塊中的故障，最大限度地減少故障傳播
· 無需監控DC-DC轉換器的電源正常信號，從而節省CPLD I/O引腳
· 在硬件中進行可靠的電源和熱故障檢測，而不是軟件例程
Platform Manager 2 系列選型：
| 參數 | L-ASC10型 | LPTM21系列 | LPTM21L |
|---|---|---|---|
| 電壓監控輸入 | 10 | 10 | 10 |
| 電流監控輸入 | 2 | 2 | 2 |
| 溫度監控輸入 | 2 | 2 | 2 |
| 微調通道數 | 4 | 4 | 4 |
| MOSFET驅動器 | 4 | 4 | 4 |
| 漏極開路 GPIO（5 V 容限） | 9 | 10 | 10 |
| 片內非易失性故障日志 |  | | |
| LUT 數量 | - | 1280 | 1280 |
| 數字 I/O 計數 （PIO） | - | 98 | 33 |
| 主時鐘輸入 （PCLK） | - | 6 | 4 |
| 分布式 RAM （kBits） | - | 10 | 10 |
| EBR SRAM（千比特） | - | 64 | 64 |
| EBR 塊數 （9 kBits） | - | 7 | 7 |
| 用戶閃存 （kBits） | - | 64 | 64 |
| PLL 數量 | - | 1 | 1 |
| 通信 I/F | I2C | I2C/JTAG系列 | I2C/JTAG系列 |
| 編程接口 | I2C | I2C/JTAG系列 | I2C/JTAG系列 |
| 工作電壓 | 3.3 伏 | 2.8 V 至 12 V | 3.3 伏 |
| 系統內更新支持 | | | |

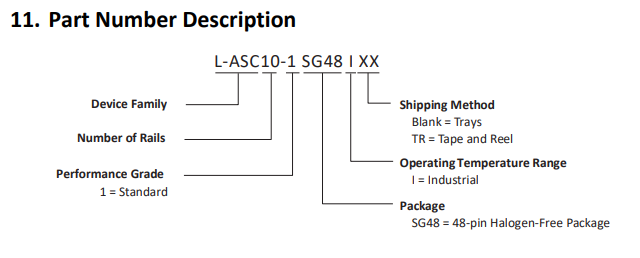

| Part Number | Package | Pins |
| L-ASC10-1SG48I | Halogen-Free QFN | 48 |
電源管理專用 - PMIC | ||
L-ASC10型 | LPTM21 | LPTM21L |
| L-ASC10-1SG48I | LPTM21L-1ABG100I | LPTM21L-1ABG100I |
| LPTM21-1AFTG237I | LPTM21L-EVN | |
| LPTM21L-EVN | PSSN-B100-LPTM21L | |
| PSSN-B100-LPTM21L | ||
| LPTM21-1AFTG237C |
應用:
?電信和網絡
?工業，測試和測量
?醫療系統
?服務器和存儲系統
?高可靠性系統
減少 CPLD I/O 數量
無需監控DC-DC轉換器的電源正常信號，從而節省I/O引腳，因?yàn)檫@些狀態在FPGA節點中可用
保存用于監控電源管理電路控制和監控輸入的 I/O 引腳
保存用于與微控制器 GPIO 通信的 I/O 引腳
使用 PLD 代替軟件來簡化熱管理
硬件中的獨立熱故障檢測，而不是上下文切換軟件例程
通過將電壓和時鐘縮放與熱故障相結合，實現業務的平穩降級
無需在 CPLD 和微控制器之間進行熱事件通信
縮短生產時間 - 一個設計工具環境，而不是 3 個異構工具（電源管理 GUI、VHDL/Verilog、微控制器的 C/匯編）
完整的硬件管理可以完全由模擬工程師或數字工程師設計，或者兩者兼而有之，使用LatticeDiamond軟件通過GUI或VHDL/Verilog進行設計。
微調電源和復位時序，無需修改電路板，實現可靠的電路板啟動
使用簡單的點擊式軟件模擬不同故障條件（電源軌、熱或控制平面信號）的影響
通過重用單一架構、可擴展的電源管理解決方案、可擴展的控制平面功能、熱通道以及它們之間的交互，節省開發時間和精力
